Mesquita de Bobodjulasso, no Burkina Faso. autor desconhecido

“O prazer intenso que as civilizações tradicionais têm em manipular o ornamento (…) traduz-se no génio criativo, artístico e decorativo das arquitecturas de terra: gravado nas paredes ou aplicado em relevo, tanto é abstracto, gestual, geométrico, simbólico ou figurativo”. (DETHIER, 1982, pág. 8)

A arquitectura tradicional de terra é resultado do acumular de saberes milenares, em que o homem utiliza o material retirado da natureza e o aplica para construir os seus edifícios segundo técnicas que tiram partido das suas características e potencialidades. Essas técnicas mudam de local para local, não só em termos construtivos, mas sobretudo estéticos, assumindo cada uma delas uma identidade geográfica própria, que relaciona a sociedade, o edificado e o meio ambiente, e une o homem, a construção e a natureza.

É na plasticidade do material que o homem exprime toda a sua criatividade.

“Os métodos de utilização da terra permitem não dissociar a materialidade e a espiritualidade do acto de construir, pois este material permite a simultaneidade e a síntese das acções construtivas e artísticas. (…) É numa arquitectura escultural de terra crua que floresce a voluptuosidade dos arredondados, o erotismo e a sensualidade das formas.” (DETHIER, 1982, pág. 8)

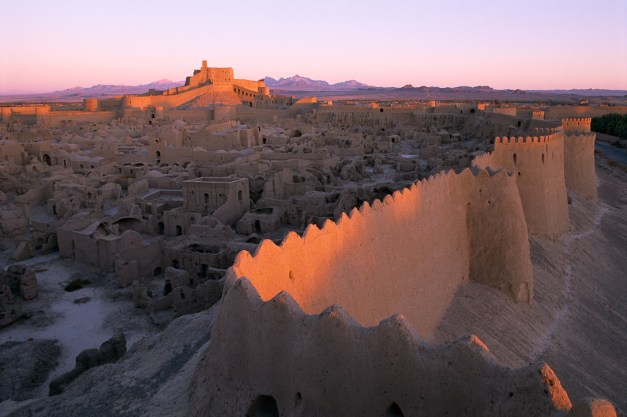

A cidade de Bam, no Irão. foto George Steinmetz

A utilização da terra como material de construção remonta a tempos antiquíssimos, pensando-se que esta técnica se tenha generalizado há cerca de 10.000 anos a partir do Médio Oriente. A sua utilização encontra-se presente por todo o mundo, impondo-se como processo construtivo tradicional dominante, pela facilidade com que é aplicada, pela resistência que confere aos edifícios, pelo conforto que proporciona e pelas possibilidades plásticas que oferece. Estima-se que actualmente mais de 1/3 dos habitantes do planeta vivam em construções de terra, material que se mostra eficaz em regiões com condições climatéricas muito diversas, desde as mais frias e pluviosas, às mais quentes e secas.

Em Portugal o material de construção dominante até ao século VIII era a pedra, apesar de anteriormente já existirem “bolsas” isoladas de utilização da terra. Com a chegada dos Árabes, mestres da construção com terra, o seu uso generaliza-se e passa a ser o material de construção dominante.

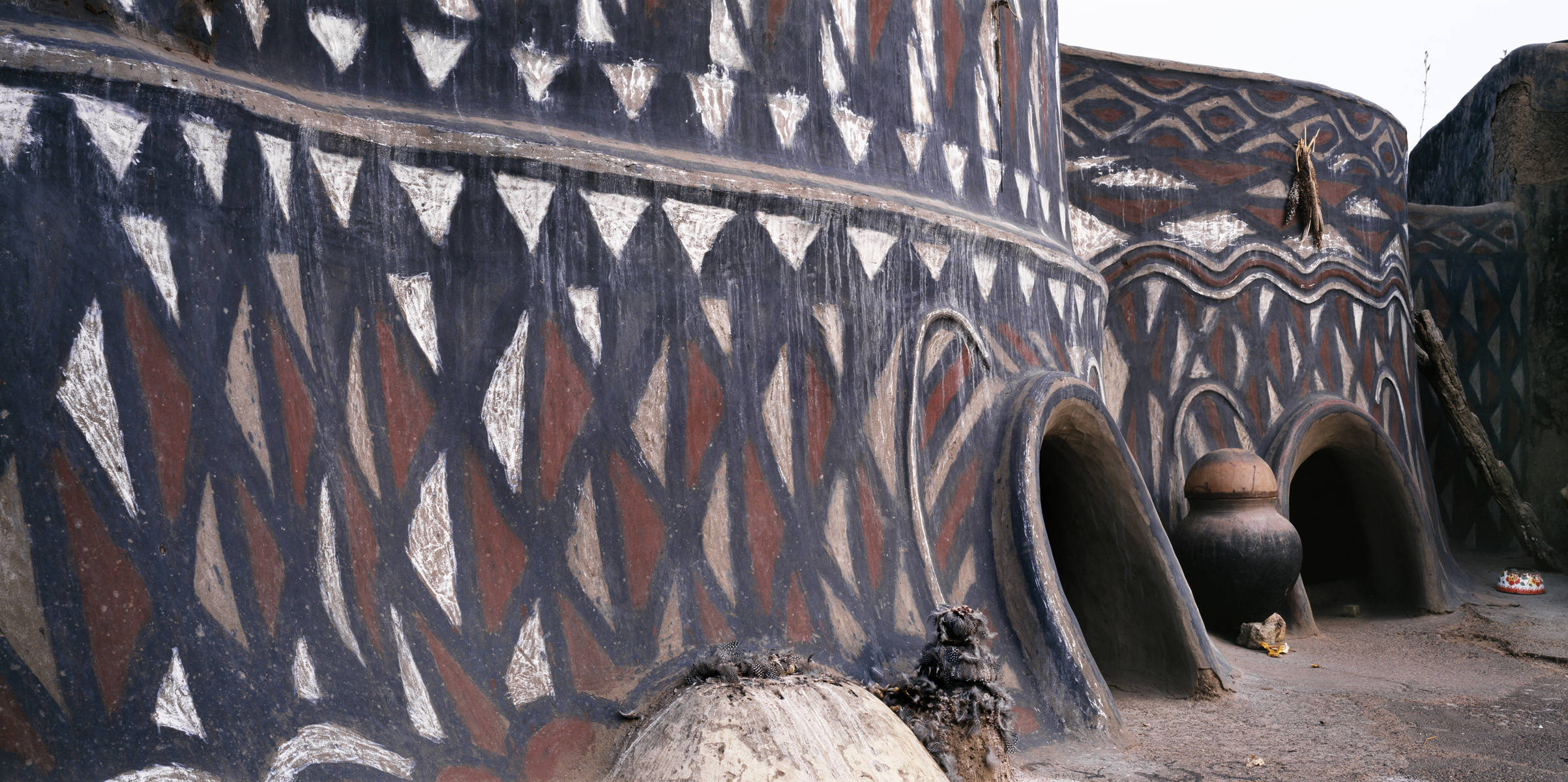

Habitações em Sirigu, no Gana. foto James Morris

A terra, material de construção, refere-se ao solo não orgânico existente entre a terra vegetal e a rocha, localizado a uma profundidade que varia de local para local. É constituída principalmente por argila, silte, areia e gravilha, aos quais se encontram associados em percentagens mínimas, os metais, sais solúveis, como sulfatos, nitratos e cloretos, e matéria orgânica. A argila e o silte constituem o ligante do material, que como o nome indica lhe confere o poder de agregação, enquanto a areia e a brita constituem o seu inerte, fundamental para que contraia e dilate, por força das variações de temperatura ou em presença da água, sem sofrer fissurações. O equilíbrio entre ligante e inerte na constituição da terra é assim fundamental para a sua eficácia em termos construtivos. A natureza do silte é determinante na composição da terra, já que, enquanto sedimento constituído por quartzo, mica, feldspato e agregados limoníticos ou argilosos, pode apresentar um carácter arenoso ou argiloso, influenciando a componente inerte ou a componente ligante do material. A dosagem dos seus componentes para fins construtivos varia entre 15 a 18% de argila, 10 a 28% de silte e 55 a 75% de areia e 0 a 15% de gravilha.

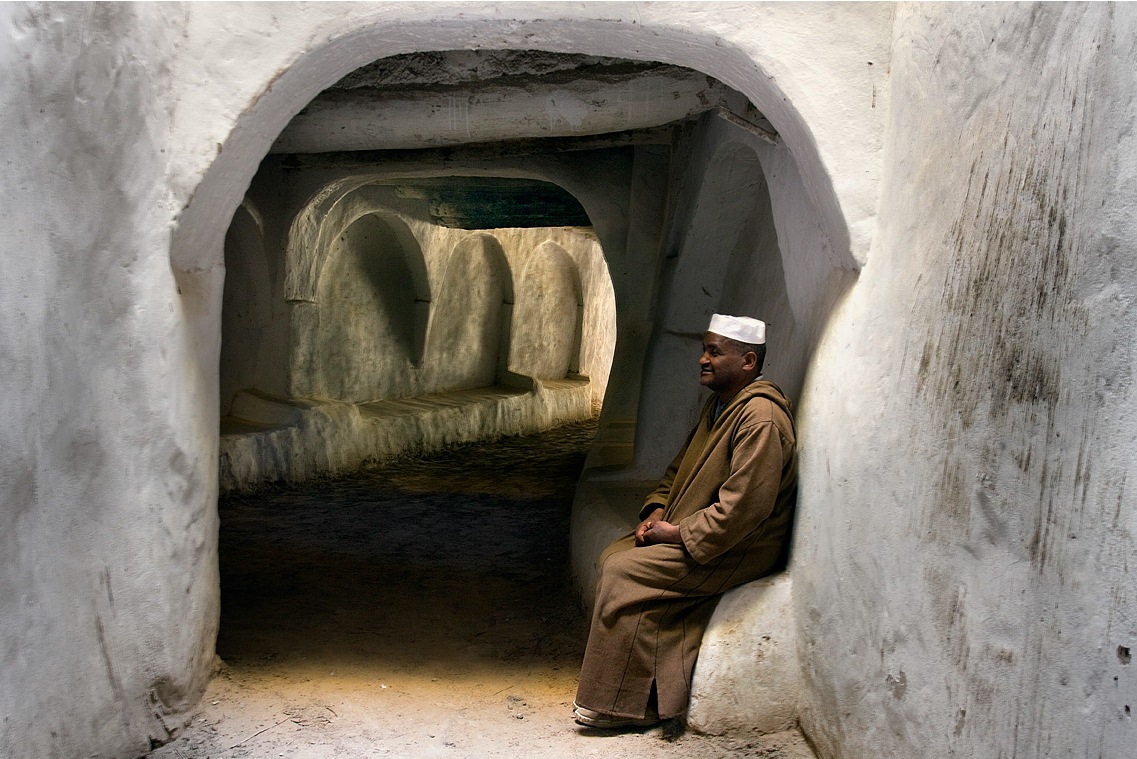

Ghadamés, na Líbia. autor desconhecido

Muitos autores utilizam o termo barro ou argila para designar o material, sendo mais correctas as designações terra, lama ou solo, pelo facto de se tratar de facto de um composto em que a argila constitui uma percentagem relativamente pequena do mesmo. Existem diversas formas de utilizar a terra enquanto material de construção. Nos elementos publicados pelo grupo CRATerre, foram sistematizadas 18 técnicas fundamentais detectadas um pouco por todo o mundo. No entanto, existem dois processos universais para construir com terra, a taipa e o adobe, cuja escolha não depende de uma opção do construtor, mas das características do solo, já que cada um deles utiliza o material de forma diferente para o por em obra de forma adequada, conforme as suas características. Em Portugal, para além destes dois sistemas que utilizam a terra enquanto material estrutural, existe uma outra forma de aplicar a terra em paredes, através do enchimento de uma estrutura de madeira, sob a forma de tabique, a que se chama engradado.

Execução de uma parede de taipa no Alto Atlas marroquino. autor desconhecido

A taipa é o processo indicado para solos pedregosos, grossos e secos, geralmente pobres em argila. O chamado betão de terra, utilizado na taipa, é muitas vezes corrigido com a adição de areia, caso se verifique que é demasiado forte, ou com argila ou cal, quando é demasiado pobre. A utilização da cal no composto para a taipa resulta na chamada taipa militar, que, conforme o nome indica, era frequentemente utilizada na construção de fortificações. A taipa baseia-se na compactação do material, que é apiloado conjuntamente com água dentro de um taipal. Cada metro cúbico de terra apiloada reduz o seu volume em cerca de 1/3, e quanto melhor compactada é, maior é a resistência conferida à parede que forma. O taipal vai sendo deslocado ao longo das paredes, formando blocos que se dispõem com as juntas verticais descentradas.

Fabrico de blocos de adobe em Sheikh Zayed, na Faixa de Gaza. foto Eva Bartlett

O adobe é o processo utilizado em solos arenosos, finos e húmidos, geralmente ricos em argila, próprios dos vales e zonas ribeirinhas. Tendo em conta que o processo de secagem do adobe origina a fissuração do material, pelo seu elevado conteúdo de ligante e de humidade, o material é armado através da incorporação de fibras vegetais suficientemente finas para não originar vazios no seu interior, como sejam as fibras de arroz, sisal ou cânhamo, de modo a que não fissure durante o processo de retracção ao secar. O adobe baseia-se na pré-fabricação de blocos num molde de madeira, que são aplicados em obra após secagem ao sol.

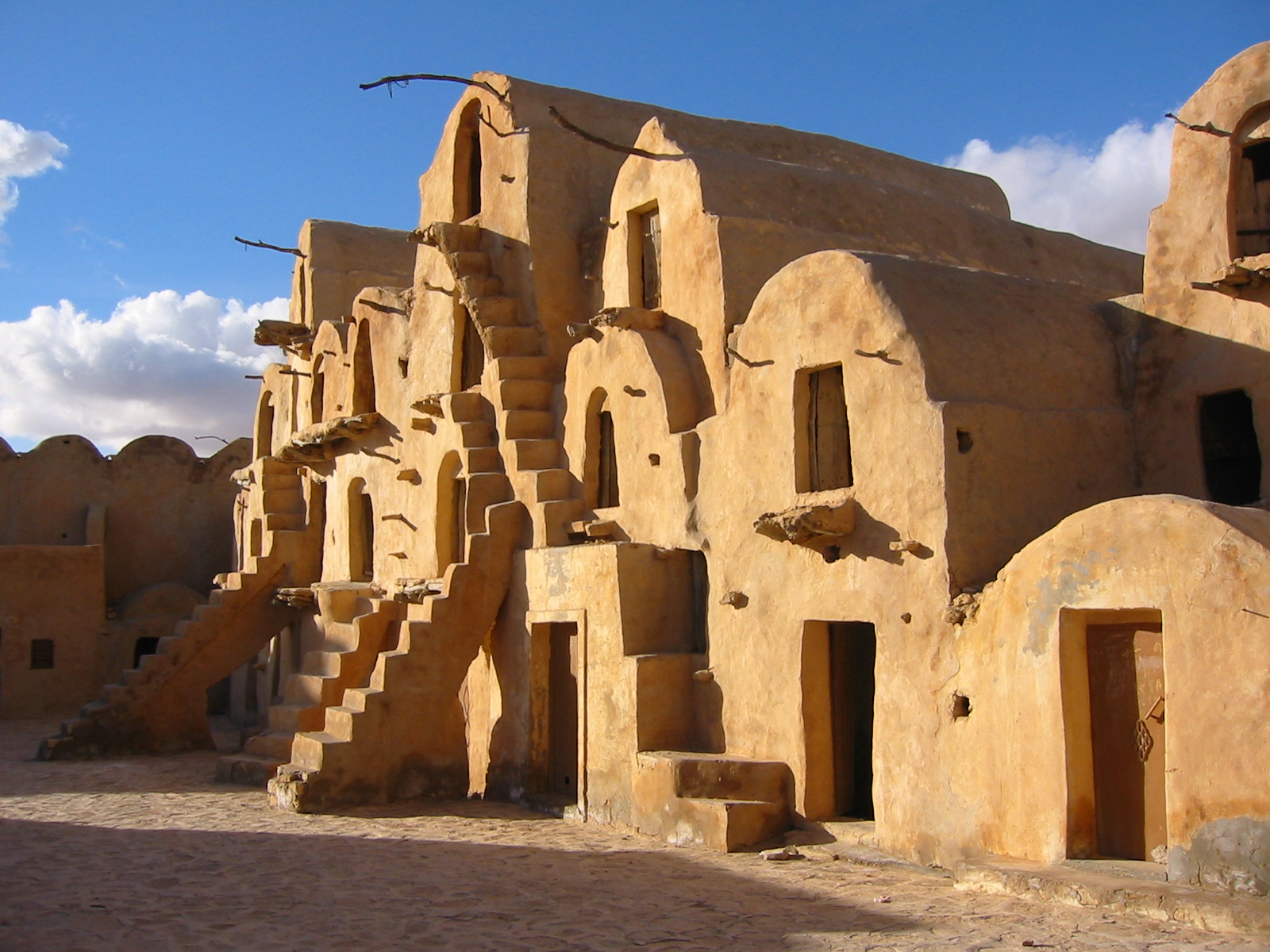

Ksar Ouled Soltane, na Tunísia. foto Ian Sewell

A colocação do material terra em obra implica assim que as suas características sejam melhoradas, reduzindo a sua porosidade e permeabilidade, e aumentando a sua resistência mecânica. Chama-se a este processo estabilização da terra, que, em termos práticos, procura reduzir o volume de ar existente, colmatá-lo, e reforçar a ligação entre as partículas. A estabilização da terra obtém-se de diversas maneiras:

Estabilização por compactação, que no fundo é o processo que está na base da construção em taipa, e que consiste na redução do volume do material através da sua prensagem. Este tipo de estabilização começou a ser muito utilizada a partir dos anos 70 também no fabrico de blocos de adobe, utilizando-se prensas manuais, apropriadas para a autoconstrução, ou prensas hidráulicas, muito utilizadas em fabriquetas ou em projectos colectivos.

Estabilização por armação, utilizada geralmente no fabrico blocos de adobe, que consiste na incorporação de fibras orgânicas no material, numa quantidade não superior a 3%, aumentando a sua resistência à tracção, aligeirando a sua massa e evitando a sua fissuração.

Estabilização por correcção de granulometria, que como o nome indica, consiste em conferir ao material uma homogeneidade ao nível do tamanho das partículas que o constituem, acrescentando areia à terra grossa e gravilha à terra fina.

Estabilização físico-química, que consiste na introdução de elementos ligantes e hidrófugos, como o cimento, a cal, ou o betume, e alguns estabilizantes de origem vegetal ou animal, como sejam a goma-arábica, o latex, o óleo de coco, o óleo de algodão, o sangue de boi, o sebo de porco ou de carneiro, as cinzas de madeira ou a urina. Recentemente utilizam-se também alguns detritos industriais, como ácidos, resinas ou silicatos.

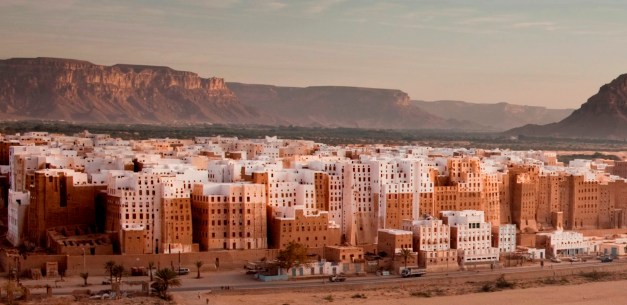

Shibam no Yemen, conhecida como a Manhattan do Deserto, onde os edifícios atingem os 11 pisos. autor desconhecido

A espessura das paredes das construções em terra, tratando-se de edifícios de utilização corrente, varia entre os 40 e 60 centímetros. Esta espessura é obtida no caso da taipa pelo comprimento das agulhas do taipal, ou seja, das peças que unem as pranchas laterais. No caso do adobe a espessura da parede obtém-se através das dimensões dos blocos e relação entre o seu comprimento e largura, sendo comum em Portugal blocos com 40x20x15, que podem ser dispostos de várias formas na parede, seja de forma transversal ou longitudinal aos pares. As paredes de terra são construídas sobre uma fundação de pedra, que deve elevar-se acima do nível do terreno, evitando o seu contacto com o solo e eventuais efeitos de subida das humidades por capilaridade. Em edifícios de múltiplos pisos, a espessura das paredes diminui com a altura, garantindo uma maior resistência nos pisos inferiores e permitindo o apoio dos pavimentos nos ressaltos entre pisos.

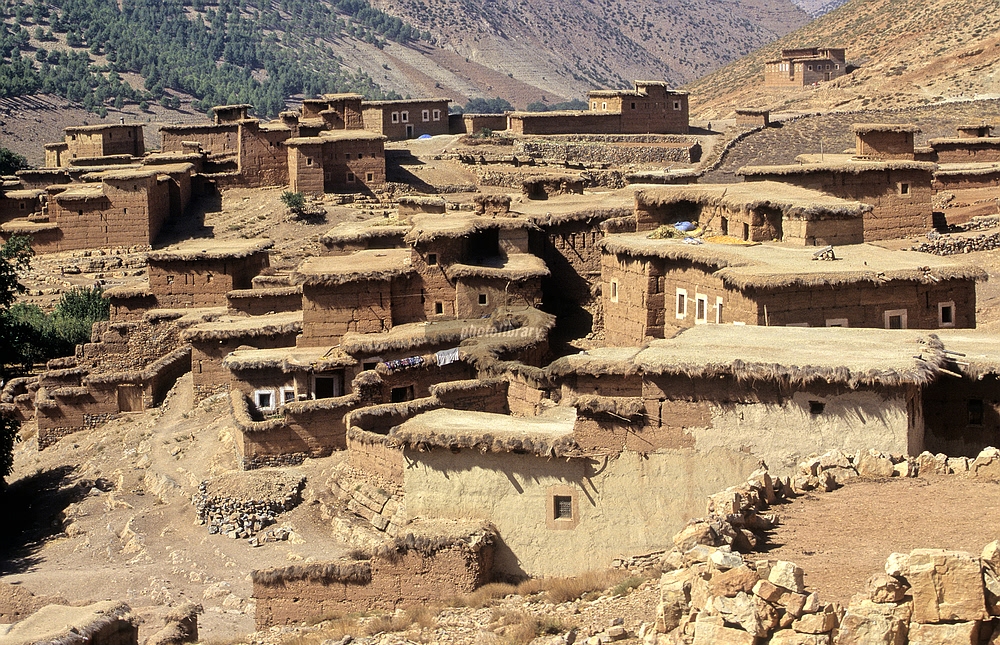

Coberturas planas de palha e terra no Alto Atlas marroquino. autor desconhecido

As soluções tradicionais para coberturas são geralmente baseadas em estruturas de madeira, sobre as quais se coloca um revestimento. Nas coberturas inclinadas utilizam-se preferencialmente revestimentos com telhas cerâmicas ou colmo, enquanto nas coberturas planas a estrutura é coberta com canas, sobre as quais se colocam fibras vegetais e terra, constituindo uma superfície visitável. Como acabamento pode também ser aplicada uma tijoleira de barro cozido. Muitas vezes verifica-se a construção de coberturas abobadadas ou de cúpulas, formadas por ladrilhos de terra cozida.

A observação de regras na construção das fundações e coberturas, que garantam a protecção as paredes de terra dos efeitos das chuvas, é determinante para a sua longevidade. Diz o povo que “para durar séculos, basta às casas de terra terem um bom chapéu e boas botas”.

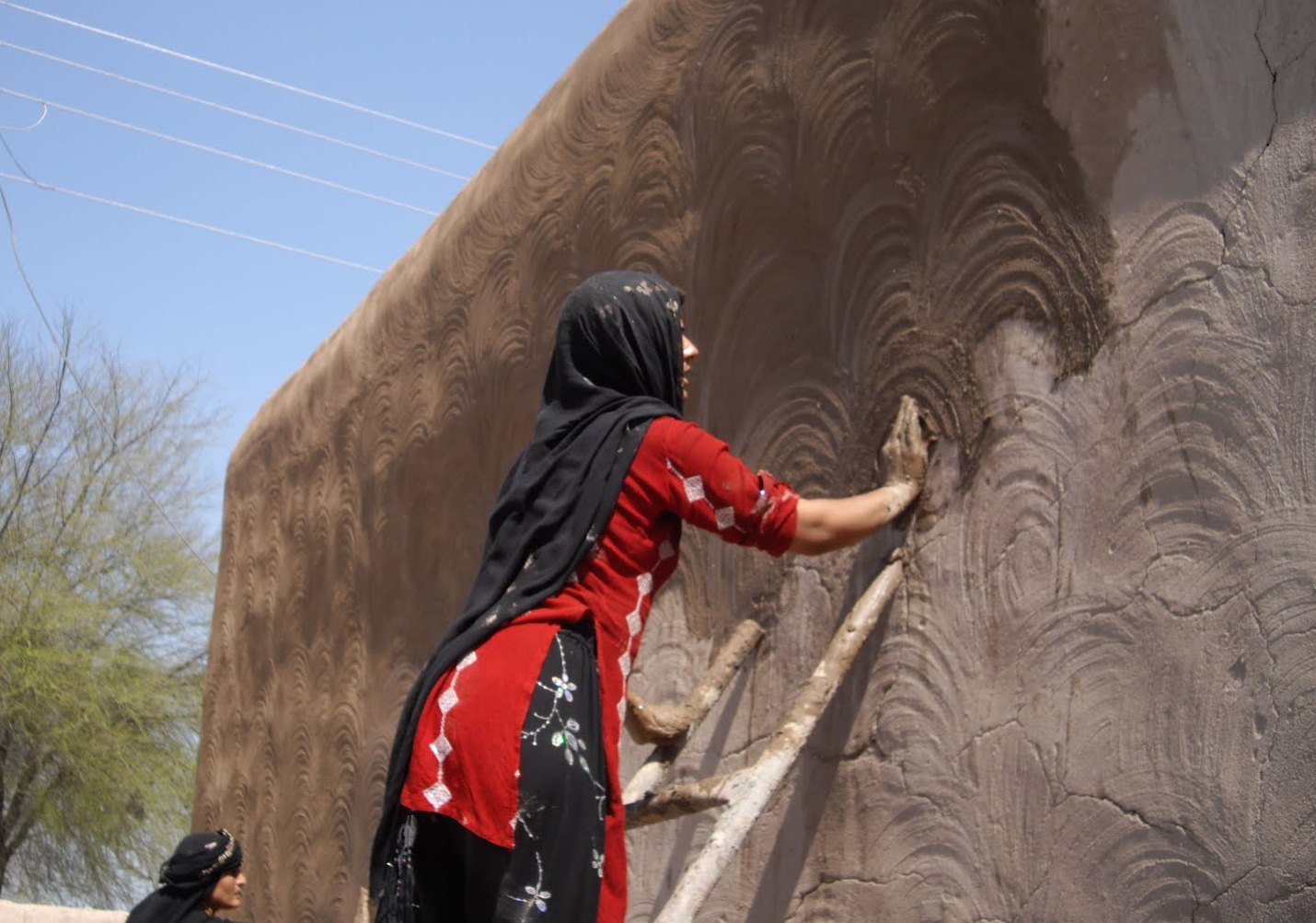

Execução de um reboco ”à mão” na India. autor desconhecido

Geralmente as paredes são acabadas com a aplicação de um reboco, constituído por uma argamassa de características idênticas à da utilizada no suporte, mas com maior percentagem de areia, para que absorva os movimentos de dilatação e contracção sem fissurar. Ao contrário, a argamassa utilizada para ligar os blocos entre si, seja nas juntas da taipa ou no assentamento dos blocos de adobe, é mais rica em argila que a do suporte para garantir o seu poder ligante.

Tanto as argamassas de reboco como as de assentamento podem incluir a incorporação de cal apagada, geralmente cal aérea nas paredes em contacto com o ar e cal hidráulica nas paredes sujeitas à acção de humidades.

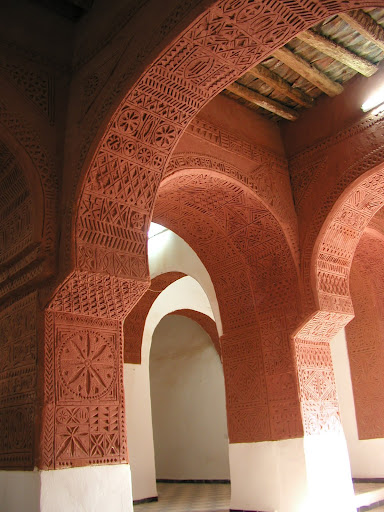

Reboco esgrafitado num interior em Timimoun, na Argélia. autor desconhecido

Os rebocos de cal exigem um cuidado especial na sua aplicação, já que a cal não endurece por secagem, mas por carbonatação, em contacto com o dióxido de carbono do ar. Para garantir a carbonatação o reboco deve ser executado em 3 camadas de 0.5 cm cada, salpisco, enchimento e acabamento, o que tem também como vantagem o facto de eventuais fendilhações durante o processo de retracção se desencontrarem, evitando a entrada de humidades. O reboco deve ser reparado ou substituído periodicamente, já que constitui a camada de choque da parede, sendo também o elemento que mais facilmente se degrada. Por sua vez o reboco é muitas vezes caiado, com a utilização do chamado leite de cal, operação que tem uma função não só de limpeza e desinfecção da parede, mas também de consolidação da própria argamassa.

Reboco de bolas de terra projectadas em Timimoun, na Argélia. autor desconhecido

As argamassas de reboco são também geralmente estabilizadas com materiais hidrófugos, com vista à sua impermeabilização. Em Portugal é comum a adição dos desperdícios de lagares de azeite, sebo de porco ou carneiro, ou sangue de boi.

A título de curiosidade refira-se que no Sul da Argélia utiliza-se um reboco não estabilizado, constituído por bolas de terra projectadas na parede.

A mesquita de Djenna em Timbuktu no Mali, o maior edifício de adobe do mundo. Os troncos de madeira cravados nas paredes aumentam a sua resistência estrutural, permitem a sua dilatação e contracção sem fissurar e servem de apoios para a manutenção dos rebocos exteriores

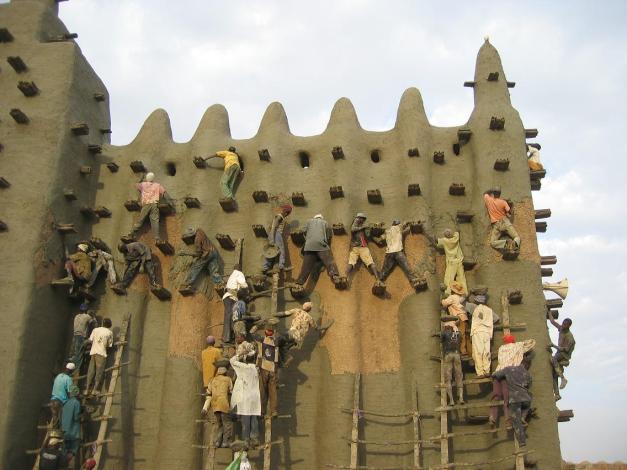

Manutenção do exterior da mesquita de Djenné em Timbuktu. foto Julee Khoo

As paredes dos edifícios de construção com terra são estruturais, suportando o peso do telhado sem necessidade de introdução de qualquer estrutura de apoio. Esta grande capacidade de resistência à compressão e consequente bom comportamento estrutural, depende em boa medida de regras de design que ao longo dos séculos o homem aperfeiçoou. Dessas regras ressaltam a necessidade de as construções terem uma configuração o mais regular possível, para que os esforços se distribuam de forma igual por todo o edifício e não se criem pontos de concentração de cargas. Devem evitar-se paredes demasiado compridas, altas e desapoiadas, sendo fundamental que sejam intersectadas por outras segundo um ritmo constante. Os vãos devem situar-se no centro das paredes, onde os esforços a que estão sujeitas são menores, e as coberturas devem ser o mais leves possível, conferindo ao edifício uma maior massa na base e não no topo. Nestes pressupostos, as construções mais estáveis serão as de forma circular, já que, por não terem ângulos, distribuem uniformemente as cargas ao longo da parede.

Construção circular de terra e colmo na Irlanda. foto Ali Honey

A generalidade das construções tradicionais, sejam de terra ou pedra reagem mal aos esforços de tracção, ou seja, aos movimentos horizontais ou laterais, provocados, por exemplo, por sismos. Não é raro observarem-se nas habitações rurais os chamados gigantes, contrafortes de forma triangular, que têm como objectivo evitar que as paredes se desloquem para o exterior, movimento que é acentuado pelo peso do telhado. A pedra e o tijolo cozido são muitas vezes utilizados nas construções de taipa para reforçar os cunhais, zonas geralmente mais sujeitas ao desgaste que o resto da parede, sendo também frequentemente dispostos em fiadas entre cada camada de taipa para conferir à parede maior estabilidade. Existem muitas soluções tradicionais de reforço das construções de terra, baseadas sobretudo na utilização de elementos vegetais, como vigas de madeira, bambus ou fibras, ou metálicos, desde perfis a varões, passando por redes e pelo próprio arame farpado, aplicados principalmente na zona superior das paredes, com o objectivo de evitar o descolamento entre si e o seu desaprumo.

Aldeia de terra no Vale do Rheris, em Marrocos. foto Yann Arthus-Bertrand

Se é verdade que a construção com terra continua a ser uma realidade nos países em vias de desenvolvimento, onde a autoconstrução é praticada, a mão-de-obra contratada é barata, e os processos de fabricação e transporte de materiais não se encontram desenvolvidos, nos países industrializados a situação é inversa.

Não existindo mais uma pratica de construção com terra, existe a necessidade de recuperação dos edifícios tradicionais que ainda subsistem, a qual, se não for realizada em moldes correctos, com soluções compatíveis, será tão prejudicial como o seu próprio abandono. Concretamente, a intervenção nesses imóveis com recurso a materiais como o cimento e o betão armado, infelizmente ainda muito em prática, vão acelerar a sua degradação. As argamassas de cimento introduzem nas paredes patologias por meio dos efeitos de capilaridade, que resultam no aparecimento de fungos e outro tipo de colonização vegetal. As estruturas de betão armado, para além de terem um carácter intrusivo nas paredes e diminuírem a sua resistência, imprimem à construção movimentos de dilatação e contracção que ela não acompanha, provocando fissurações.

Casa de terra na Irlanda. autor desconhecido

As experiências de reutilização da terra em edifícios de raiz nos países industrializados têm-se colocado num plano eminentemente cultural, constituindo geralmente opções de entidades públicas interessadas em fazer perdurar essas técnicas ancestrais, ou intervenções de iniciativa privada no domínio da habitação unifamiliar, promovidas por pessoas que fazem questão de desfrutar do conforto e das possibilidades estéticas que a construção com terra oferece. No entanto, o conceito cada vez mais abrangente de custo de construção, que não se restringe ao valor necessário para colocar um imóvel pronto a habitar, mas que evolui para um conceito integrado de preço, consumo energético e custo de manutenção durante um período médio de 20 anos, pode colocar de novo a construção com terra na ordem do dia, como o fez durante a crise energética de 1973. Apesar de não ser razoável pensar numa generalização desta técnica de construção, o seu âmbito e mercado podem ser consideravelmente alargados.

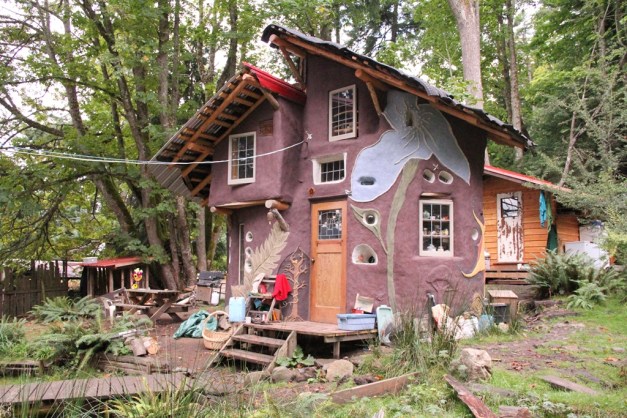

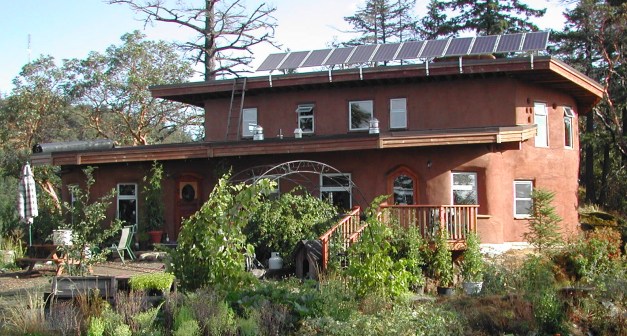

Habitação de terra energeticamente auto-suficiente no Canadá. foto Gordecosense

De facto, a construção com terra, já por si uma técnica isenta de consumo energético, combinada com a utilização de fontes de energia renováveis e sustentáveis, como por exemplo a solar ou eólica, pode-se revelar como rentável nessa perspectiva abrangente.

“O recurso às arquitecturas de terra poderia também facilitar uma reinserção vital da arquitectura nas diversas tradições culturais e populares das comunidades e reconciliar-nos finalmente com o sentido e a realidade do espírito do lugar, recriando uma ligação de continuidade entre a história, a actualidade e o futuro”. (DETHIER, 1982, pág. 14)

Bibliografia:

ASSOCIAÇÃO CENTRO DA TERRA. “Arquitectura de Terra em Portugal”. Argumentum. Lisboa, 2005

CRATerre. “Traité de Construction en Terre”. Parenthèses. Marseille, 1989

DETHIER, Jean. “Le Génie de la Terre” in “Des Architectures de Terre ou l’avenir d’une tradition millénaire”. Centre Georges Pompidou. Paris, 1982

SCHILDERMAN, Theo. “The Improvement of the Earthquake Resistance of Low Income Housing”. Skopje, 1982
