Planta das muralhas de Lagos, de 1553-1554, anónima, desenhada por Miguel de Arruda como projecto para a sua construção. Versão inicial, posteriormente ajustada. Arquivo Militar de Estocolmo
Planta das muralhas de Lagos, de 1553-1554 (1557 papel colado), anónima, desenhada por Miguel de Arruda como projecto para a sua construção. Versão da planta anterior ajustada através de elemento colado. Arquivo Militar de Estocolmo
Planta das muralhas de Lagos, de 1553-1554 (1557 papel colado), anónima, desenhada por Miguel de Arruda como projecto para a sua construção. Arquivo Militar de Estocolmo

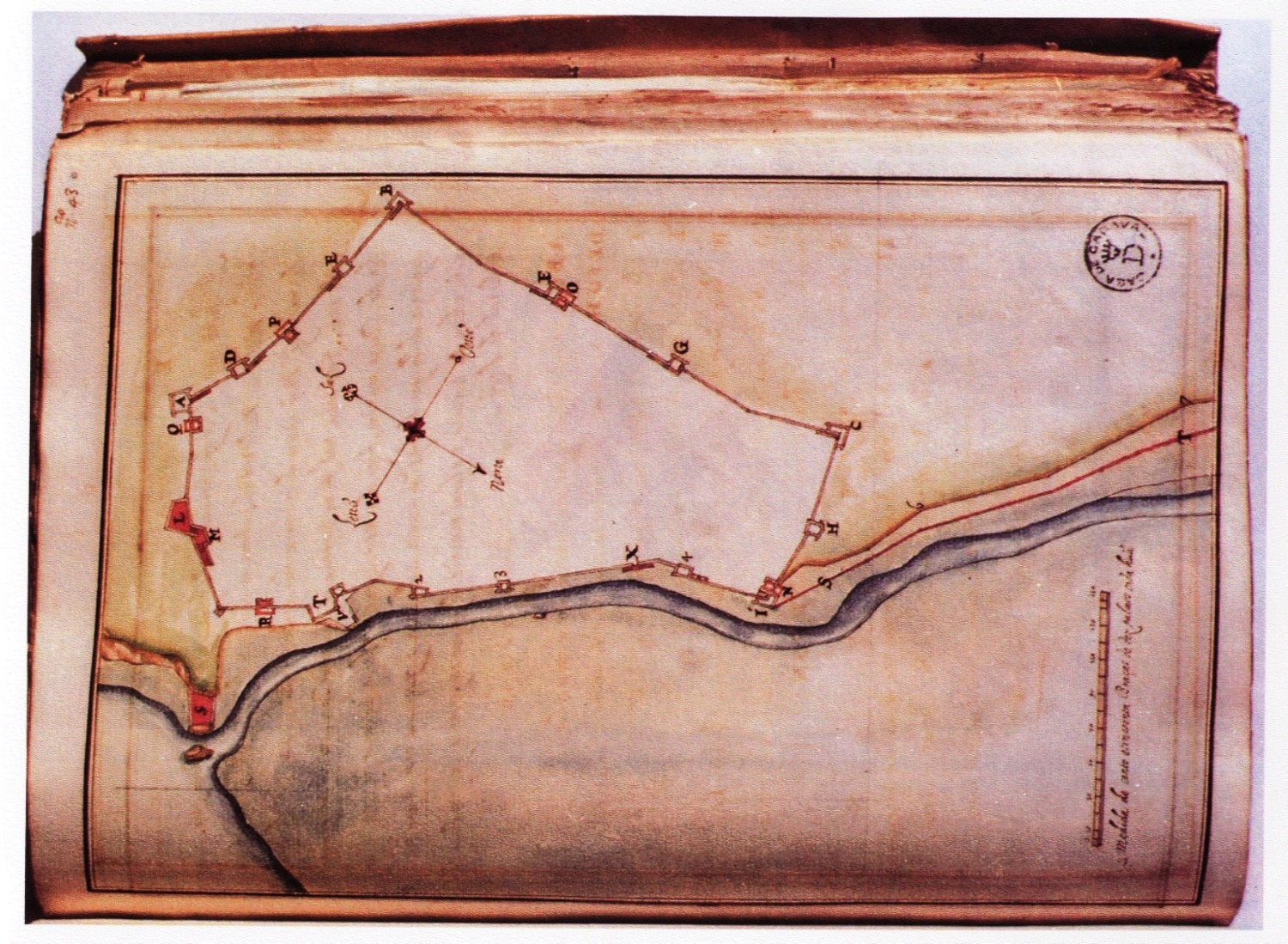

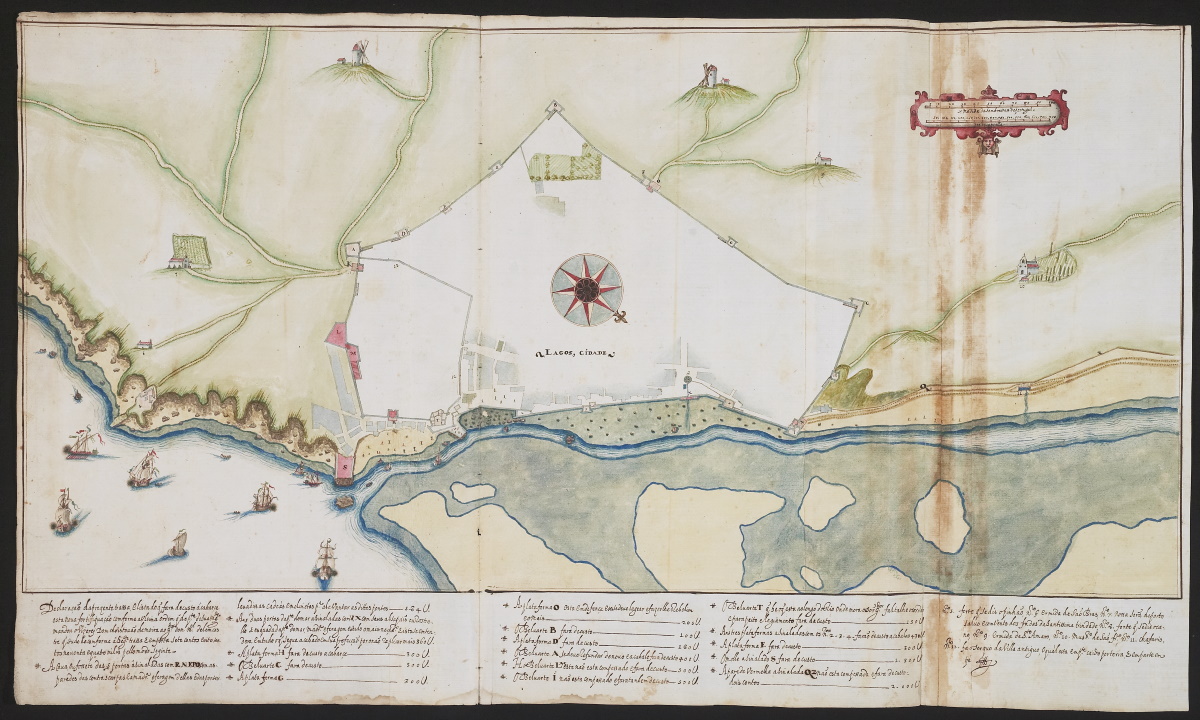

Planta da cidade de Lagos, de 1617, in Diligências que em o mês de Maio deste presente ano de 1617 se mandou fazer nas obras e fortalezas e calheta de Sines e do Reino do Algarve, de Alexandre Massay, códice Cadaval. Arquivo Nacional da Torre do Tombo

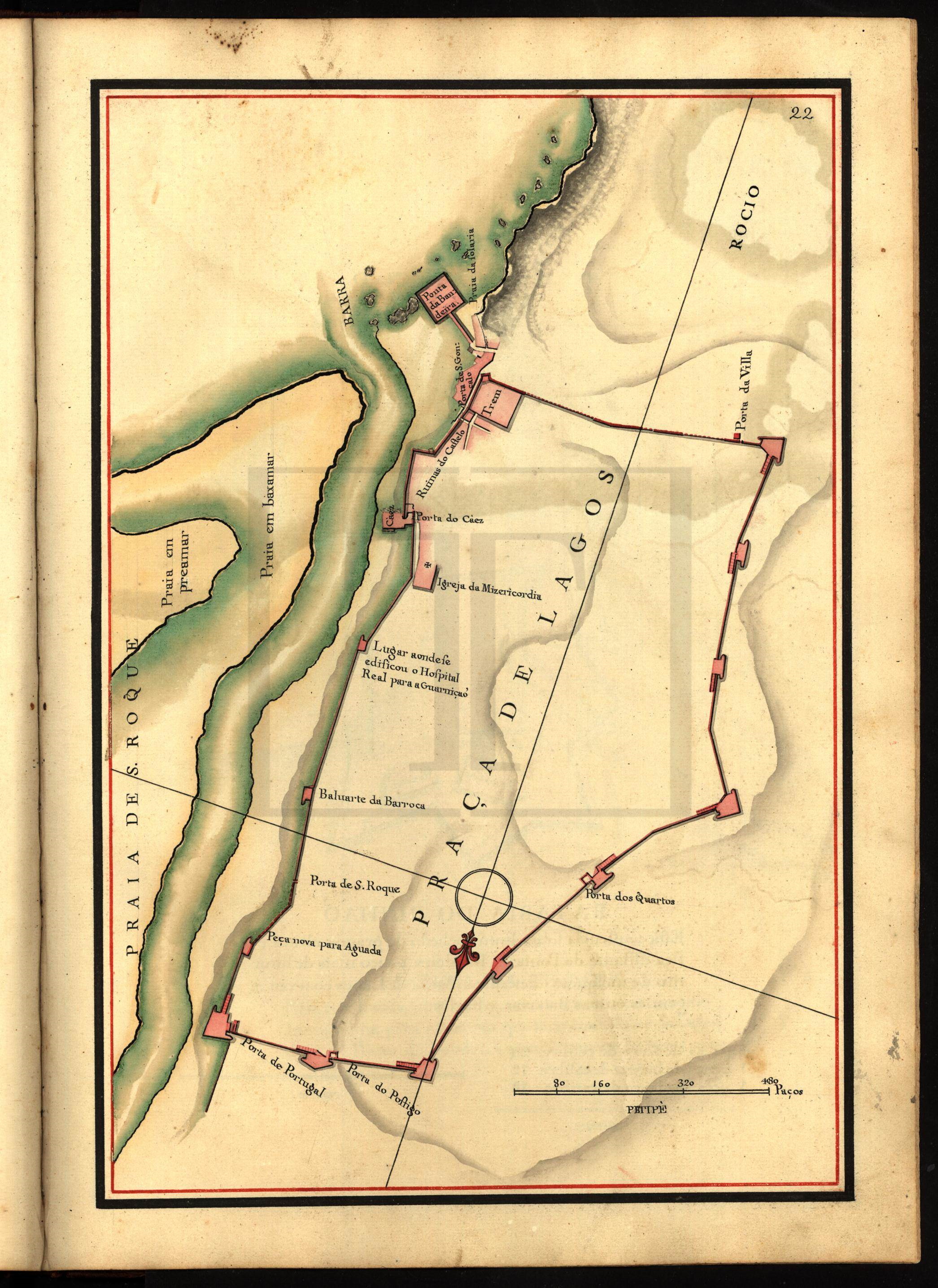

Planta da cidade de Lagos, de 1621, in Descrição do Reino do Algarve, de Alexandre Massay, códice Vieira da Silva. Museu da Cidade de Lisboa
Planta da cidade de Lagos, de 1650 (1699?), de Leonardo de Ferrari, desenhada a partir do projecto inicial de Miguel de Arruda. Arquivo Militar de Estocolmo
Planta de Lagos e do Pentágono, de 1693, anónima. Arquivo Nacional da Torre do Tombo
Planta da Praça de Lagos, de 1763, de Francisco Lobo Cardena. Biblioteca Nacional de Portugal
Configuração da Baya da Praça de Lagos, de 1788, de Cadete Baltasar de Azevedo Coutinho Banha. Biblioteca Nacional de Portugal
Planta da Praça de Lagos, de 1780-1790, in Mapa da Configuração de Todas as Praças, Fortalezas e Baterias do Reino do Algarve, de José de Sande Vasconcelos. Biblioteca Nacional de Portugal

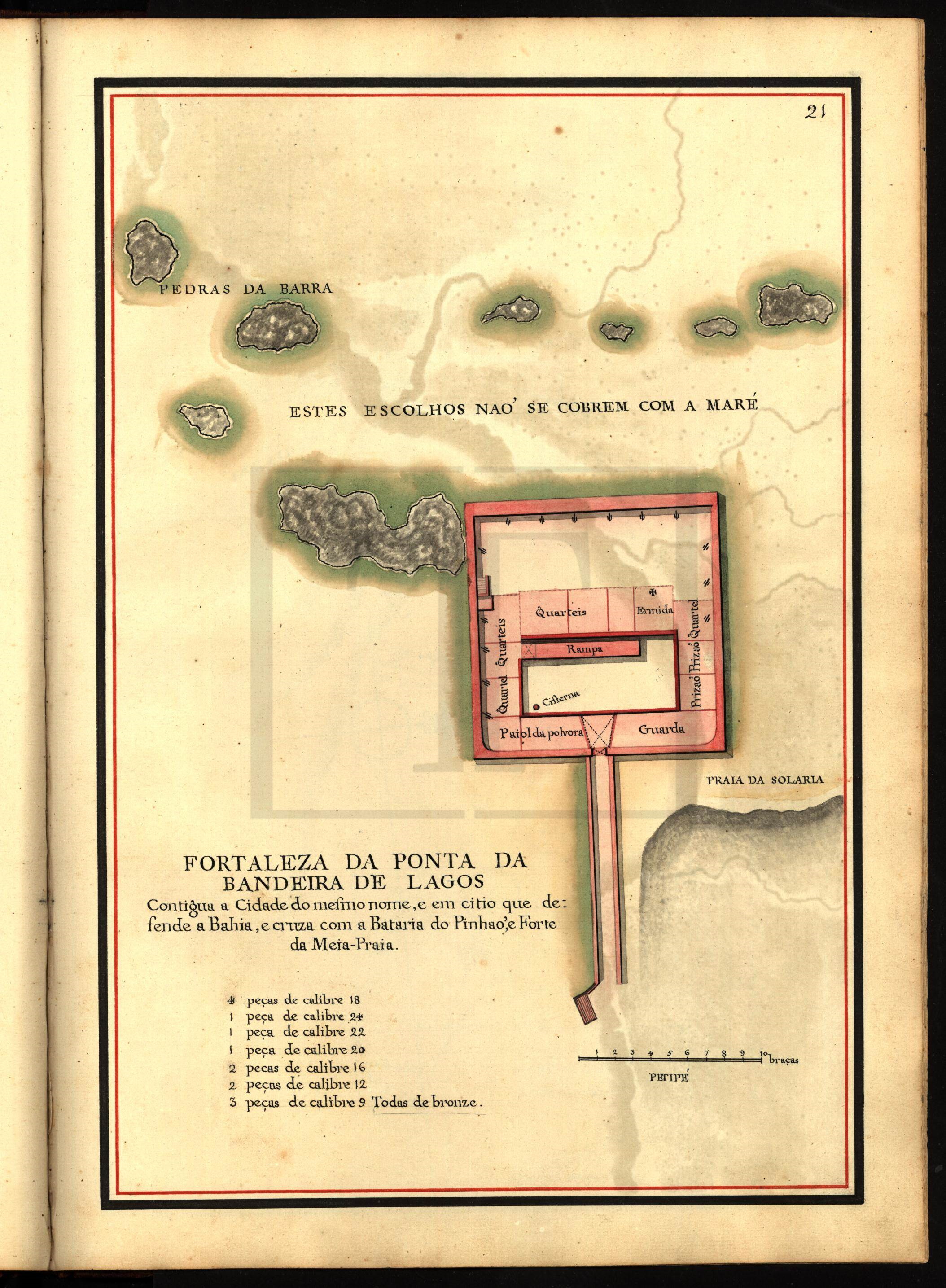

Planta do Forte da Ponta da Bandeira de Lagos, de 1780-1790, in Mapa da Configuração de Todas as Praças, Fortalezas e Baterias do Reino do Algarve, de José de Sande Vasconcelos. Biblioteca Nacional de Portugal
Planta do Forte da Meia Praia de Lagos, de 1780-1790, in Mapa da Configuração de Todas as Praças, Fortalezas e Baterias do Reino do Algarve, de José de Sande Vasconcelos. Biblioteca Nacional de Portugal
Planos do estado antigo do Trem da Praça de Lagos, de 1794, de José de Sande Vasconcelos. Biblioteca Nacional de Portugal
Plano, secções e prospectos do Trem da Praça de Lagos, de 1730-1808, de José de Sande Vasconcelos. Biblioteca Nacional de Portugal

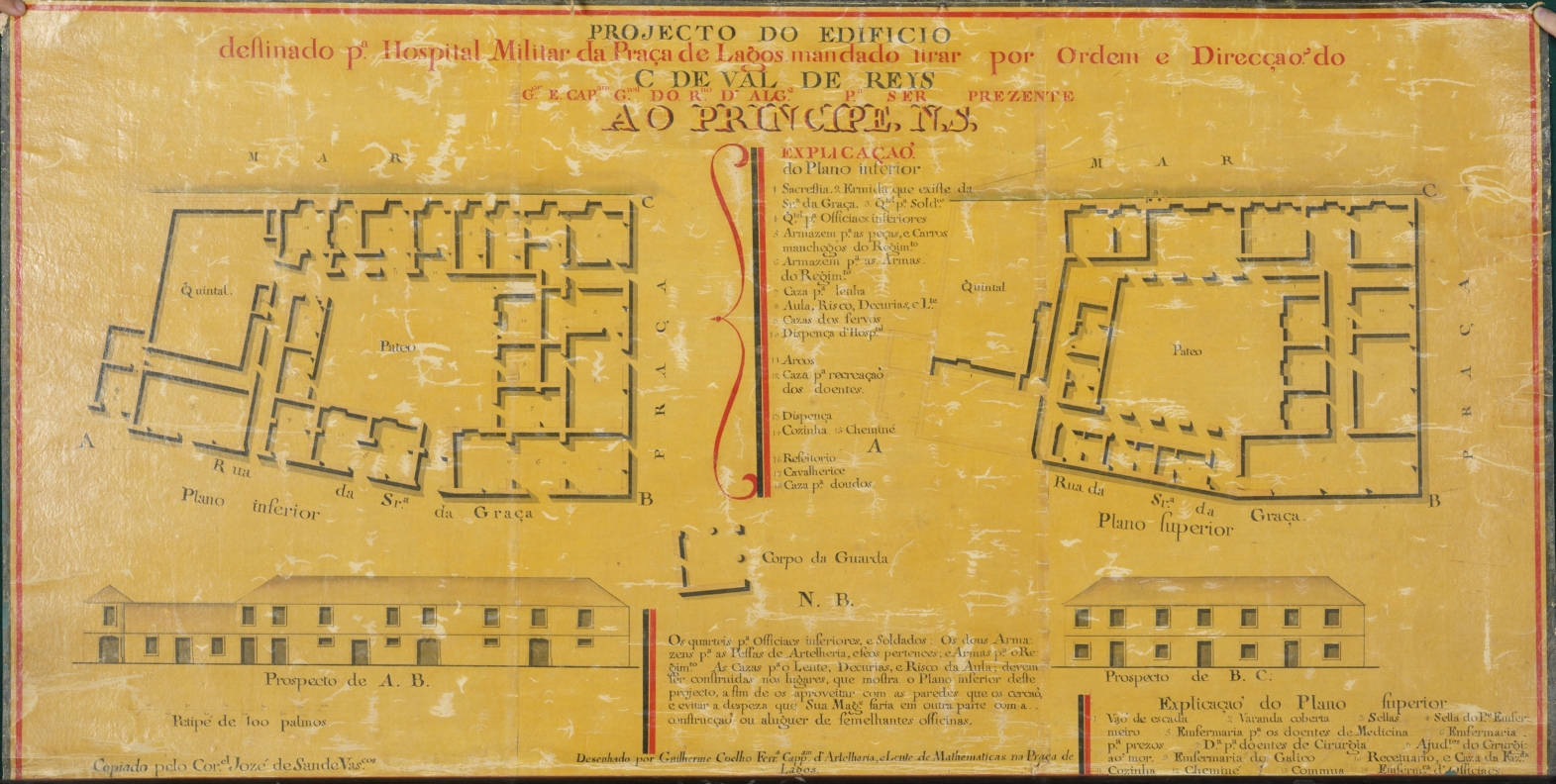

Projecto de edifício destinado para hospital da Praça de Lagos, de 179?, de José de Sande Vasconcelos. Biblioteca Nacional de Portugal
Planta da Praça de Lagos, de 1798, in Fortificações do Algarve, de Baltasar Azevedo Coutinho, Arquivo Nacional da Torre do Tombo

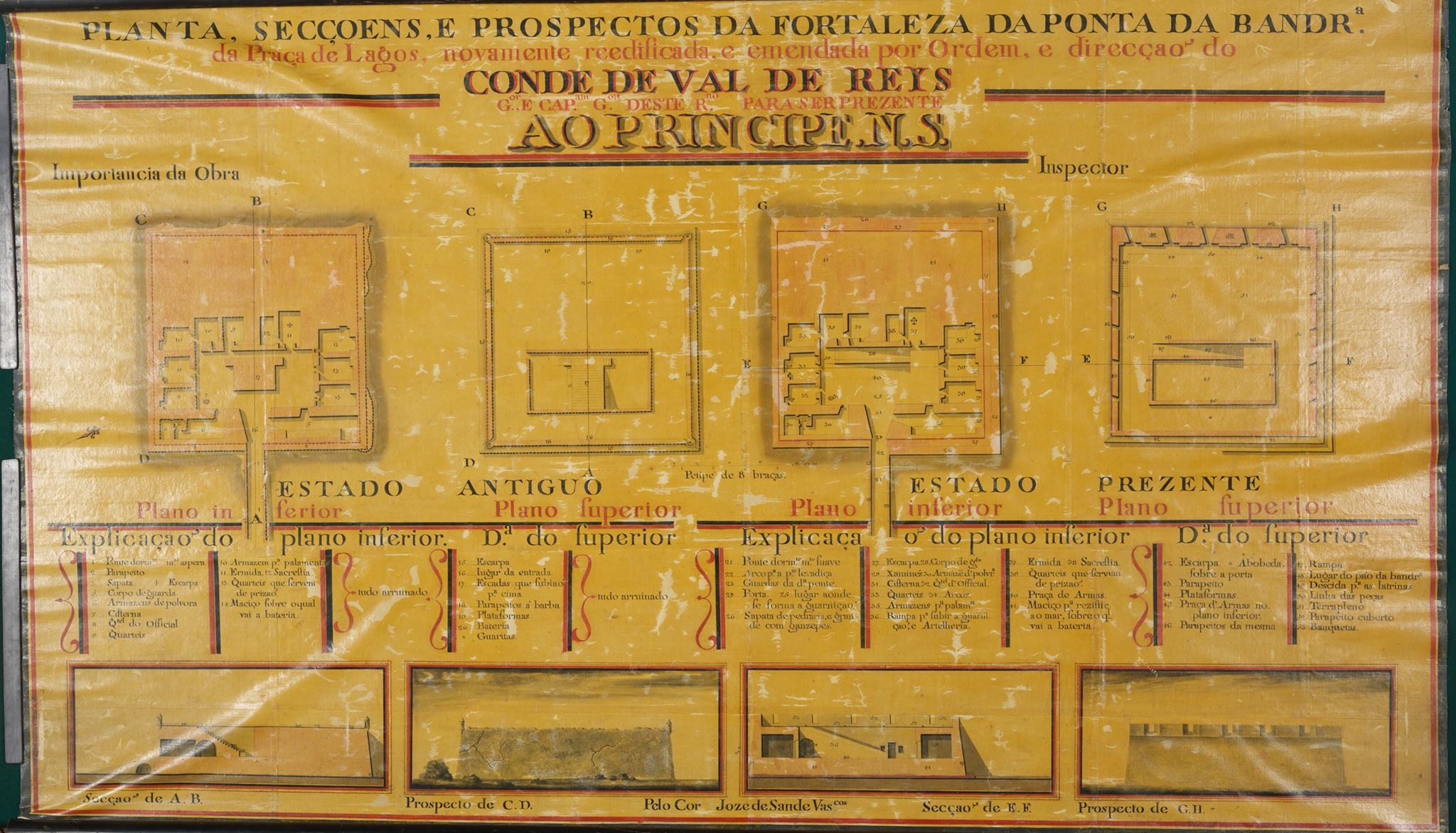

Planta da Fortaleza da Ponta da Bandeira de Lagos, de 1798, in Fortificações do Algarve, de Baltasar Azevedo Coutinho, Arquivo Nacional da Torre do Tombo

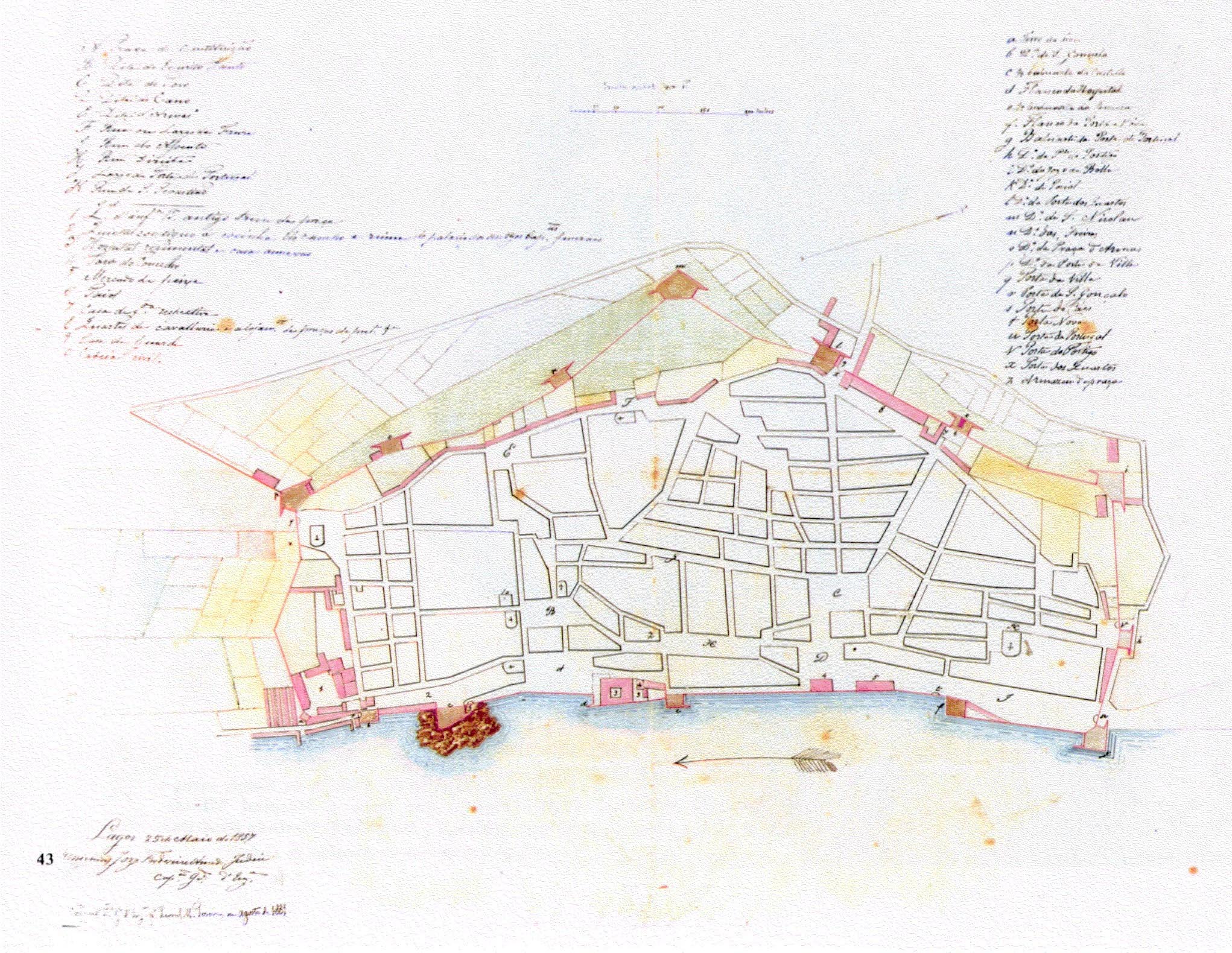

Esboço da Planta Geral de Lagos, de 1857, de Henrique dos Santos Roza. Gabinete de Estudos Arqueológicos de Engenharia Militar
Planta de Lagos, século XIX, autor desconhecido. Gabinete de Estudos Arqueológicos de Engenharia Militar
Planta de Lagos, século XIX, autor desconhecido. Gabinete de Estudos Arqueológicos de Engenharia Militar
Fortes de Lagos, século XIX, autor desconhecido. Gabinete de Estudos Arqueológicos de Engenharia Militar
Planta da Cidade de Lagos em 1924, levantamento efetuado pelo exército português. Redesenhada por Armando Filipe da Costa Amaro (link) com base no documento original da autoria do Capitão Raul Frederico Rato, produzido sobre tecido, com as dimensões 2.18m x 1.39m. Arquivo do Museu de Lagos
